کاربرد الکترود هدایت سنج در آزمایشگاه

الکترود هدایت سنج یکی از تجهیزات مهم در آزمایشگاه های شیمی، صنایع غذایی، دارویی، تصفیه آب و بسیاری از فرایندهای کنترل کیفیت است. هدایت الکتریکی یا Conductivity یکی از پارامترهای مهم برای بررسی میزان توانایی یک محلول در عبور جریان الکتریکی است و می تواند اطلاعات مفیدی درباره مقدار یون ها و املاح موجود در نمونه ارائه دهد.

برای اندازه گیری دقیق این پارامتر، از دستگاه هدایت سنج به همراه یک الکترود هدایت الکتریکی استفاده می شود. انتخاب الکترود مناسب به عواملی مانند محدوده هدایت نمونه، دمای محلول، نوع کاربرد و شرایط محیطی بستگی دارد.

الکترود هدایت سنج چیست؟

الکترود هدایت سنج یا Conductivity Probe حسگری است که برای اندازه گیری هدایت الکتریکی محلول مورد استفاده قرار می گیرد. الکترود در تماس با نمونه قرار گرفته و دستگاه هدایت سنج با دریافت سیگنال الکتریکی، مقدار هدایت نمونه را محاسبه و نمایش می دهد.

از آنجا که هدایت الکتریکی به دما وابستگی دارد، بسیاری از الکترودهای آزمایشگاهی به سنسور دمای داخلی مجهز هستند. وجود این سنسور امکان انجام جبران دمایی و دستیابی به نتایج دقیق تر را فراهم می کند.

چرا اندازه گیری هدایت الکتریکی اهمیت دارد؟

میزان هدایت الکتریکی محلول ارتباط مستقیمی با وجود یون های محلول دارد. بنابراین اندازه گیری این پارامتر می تواند در بررسی کیفیت آب، کنترل فرایندهای صنعتی و ارزیابی ترکیبات محلول مورد استفاده قرار گیرد.

به عنوان مثال، آب با خلوص بالا معمولا هدایت بسیار پایینی دارد، در حالی که افزایش مقدار یون ها و املاح محلول می تواند باعث افزایش هدایت الکتریکی شود. به همین دلیل Conductivity در بسیاری از آزمایشگاه ها به عنوان یک پارامتر سریع و کاربردی برای کنترل کیفیت نمونه مورد استفاده قرار می گیرد.

کاربردهای الکترود هدایت سنج

1. بررسی کیفیت آب

یکی از مهم ترین کاربردهای الکترود هدایت سنج، بررسی کیفیت آب است. اندازه گیری هدایت الکتریکی می تواند برای کنترل آب آشامیدنی، آب تصفیه شده، آب آزمایشگاهی و آب با خلوص بالا مورد استفاده قرار گیرد.

برای نمونه هایی با هدایت بسیار پایین، استفاده از الکترود مناسب اهمیت زیادی دارد. مدل InLab 741-ISM متلر تولدو برای نمونه های با هدایت پایین از جمله آب خالص و آب فوق خالص طراحی شده است. این مدل دارای سلول دو قطبی، سنسور دمای داخلی و فناوری ISM است.

2. کنترل آب فوق خالص

در آزمایشگاه هایی که با آب خالص و فوق خالص سروکار دارند، کوچک ترین تغییر در میزان یون های محلول می تواند روی هدایت الکتریکی تأثیر بگذارد.

الکترودهای مخصوص محدوده هدایت پایین، مانند InLab 741-ISM، برای چنین کاربردهایی انتخاب می شوند. این الکترود برای اندازه گیری محلول های با هدایت پایین و همچنین محلول های آبی بسیار رقیق مناسب است.

3. صنایع غذایی و نوشیدنی

هدایت الکتریکی می تواند در برخی فرایندهای کنترل کیفیت صنایع غذایی و نوشیدنی نیز مورد استفاده قرار گیرد. کنترل آب مصرفی، بررسی برخی محلول ها و پایش شرایط فرایند از جمله کاربردهایی است که در آن اندازه گیری Conductivity می تواند مفید باشد.

انتخاب الکترود در این کاربردها باید بر اساس محدوده هدایت نمونه و شرایط فرایند انجام شود.

4. صنایع دارویی

در صنایع دارویی، کیفیت آب و محلول های مورد استفاده اهمیت زیادی دارد. به همین دلیل اندازه گیری هدایت الکتریکی می تواند بخشی از فرایند کنترل کیفیت و پایش آب مورد استفاده در آزمایشگاه ها و فرایندهای تولید باشد.

در چنین کاربردهایی، دقت اندازه گیری و جبران دمایی اهمیت ویژه ای دارد.

5. آزمایشگاه های شیمی

در آزمایشگاه های شیمی، اندازه گیری هدایت الکتریکی برای بررسی محلول های مختلف و مقایسه میزان یون های موجود در آنها کاربرد دارد.

بسته به نوع نمونه، ممکن است به الکترودی برای هدایت پایین، متوسط یا بالا نیاز باشد. به همین دلیل نمی توان یک مدل الکترود را برای تمام نمونه ها مناسب دانست.

6. تصفیه آب و کنترل فرایند

در سیستم های تصفیه آب، تغییر هدایت الکتریکی می تواند اطلاعاتی درباره تغییر کیفیت آب و میزان مواد محلول در آن ارائه دهد.

استفاده از الکترود مناسب به آزمایشگاه یا اپراتور اجازه می دهد تغییرات هدایت را در مراحل مختلف تصفیه بررسی و کنترل کند.

معرفی الکترودهای هدایت سنج متلر تولدو

محصولات معرفی شده شامل مدل هایی هستند که برای محدوده ها و شرایط مختلف اندازه گیری طراحی شده اند.

الکترود هدایت الکتریکی مدل 731-ISM InLab

مدل InLab 731-ISM یک الکترود چهار قطبی با الکترودهای گرافیتی، سنسور دمای داخلی و فناوری ISM است. این مدل برای کاربردهای عمومی و نمونه های با هدایت استاندارد تا بالا طراحی شده است. اطلاعات فنی منتشر شده برای این مدل، ثابت سلول 0.57 cm⁻¹ و بازه اندازه گیری تا 1000 mS/cm را نشان می دهد.

چهار قطبی بودن این مدل باعث می شود برای طیف گسترده ای از نمونه های هدایت سنجی گزینه مناسبی باشد.

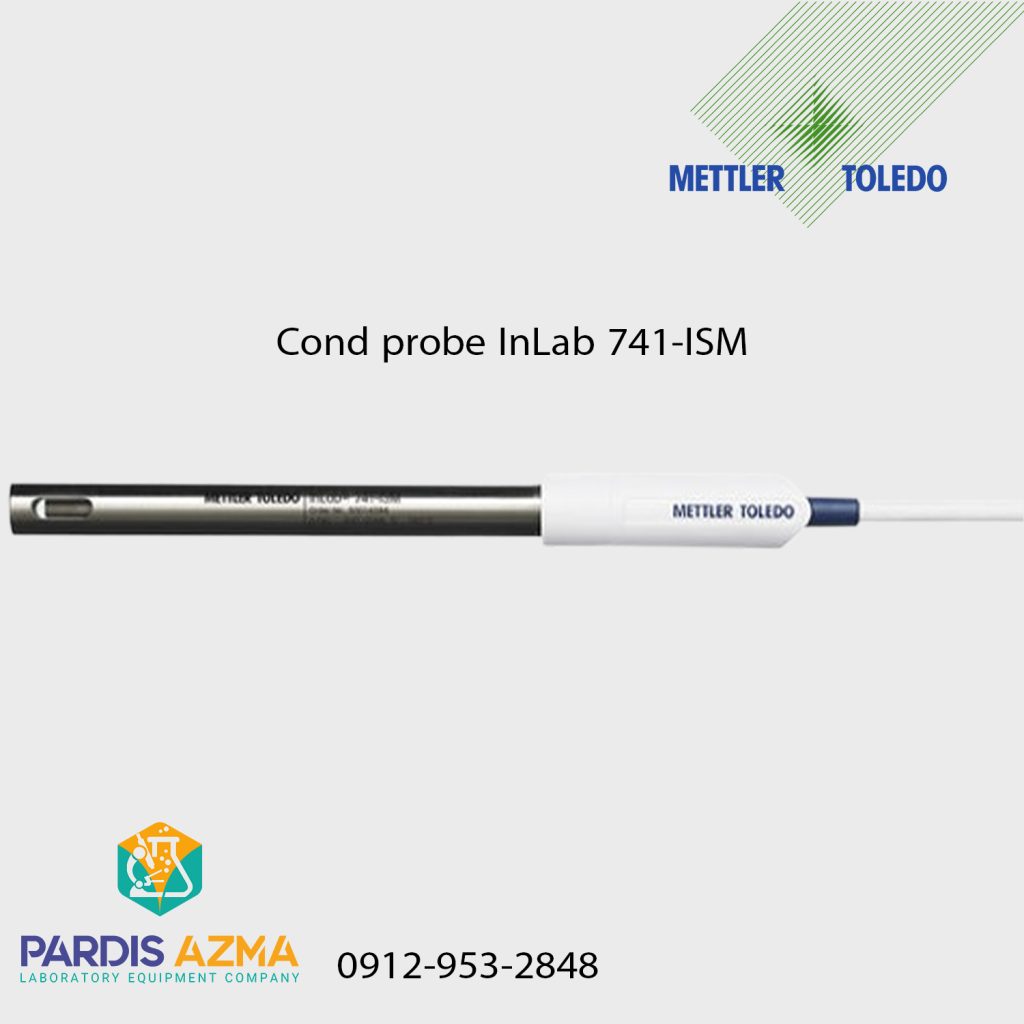

الکترود کانداکت آب مدل 741-ISM InLab

InLab 741-ISM برای اندازه گیری نمونه های با هدایت پایین طراحی شده است. این مدل دارای سلول دو قطبی فولادی، سنسور دمای داخلی و فناوری Intelligent Sensor Management یا ISM است.

این الکترود به طور ویژه برای کاربردهایی مانند آب خالص، آب فوق خالص و محلول های آبی بسیار رقیق مناسب است. بازه اندازه گیری اعلام شده برای این مدل از 0.001 تا 500 µS/cm است.

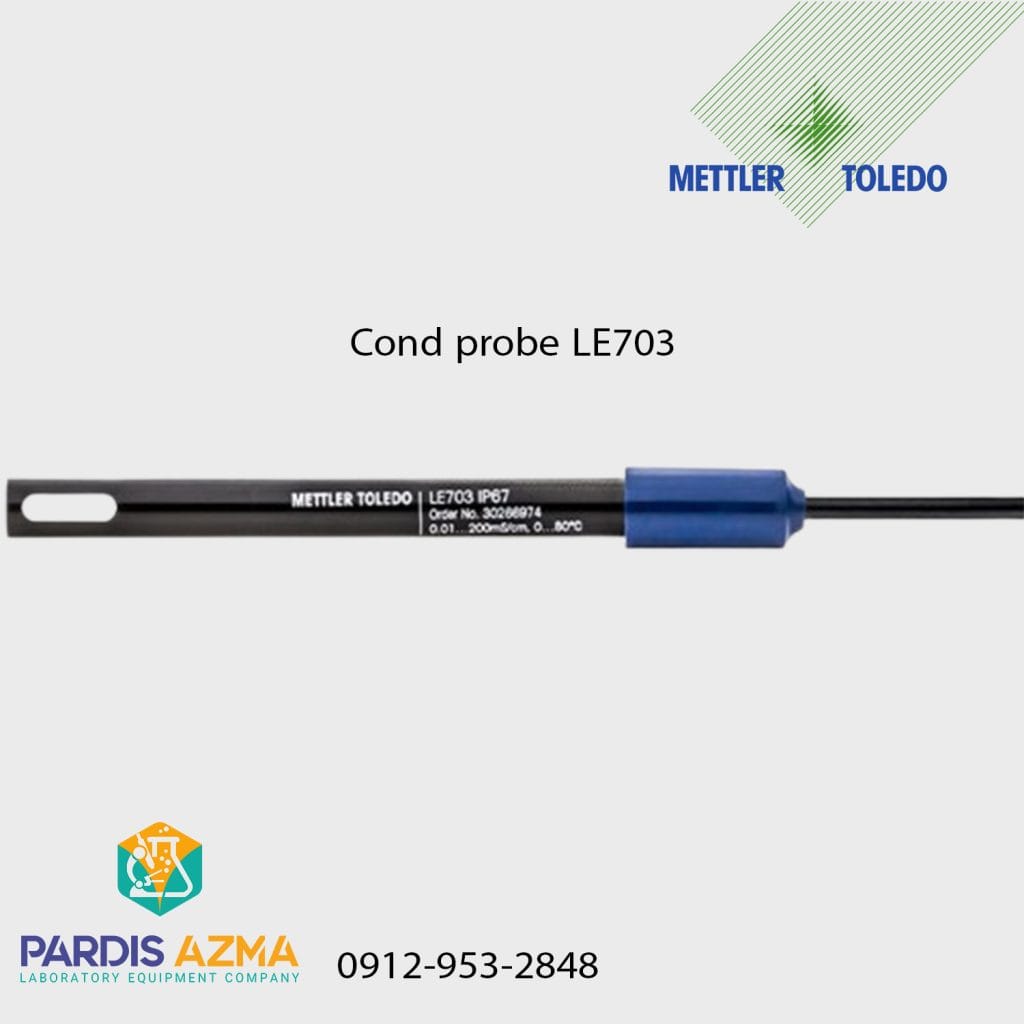

الکترود مدل LE703-IP67

LE703-IP67 برای اندازه گیری نمونه هایی با هدایت متوسط تا بالا طراحی شده و از سلول چهار قطبی گرافیتی استفاده می کند. محدوده اندازه گیری این مدل 0.01 تا 200 mS/cm است و سنسور دمای داخلی نیز دارد.

یکی از ویژگی های مهم این مدل، استاندارد IP67 است که آن را برای استفاده در محیط های مرطوب و شرایطی که مقاومت در برابر آب اهمیت دارد، مناسب می کند. این مدل با کابل 2 متری و اتصال IP67 ارائه می شود و برای سیستم های اندازه گیری قابل حمل نیز طراحی شده است.

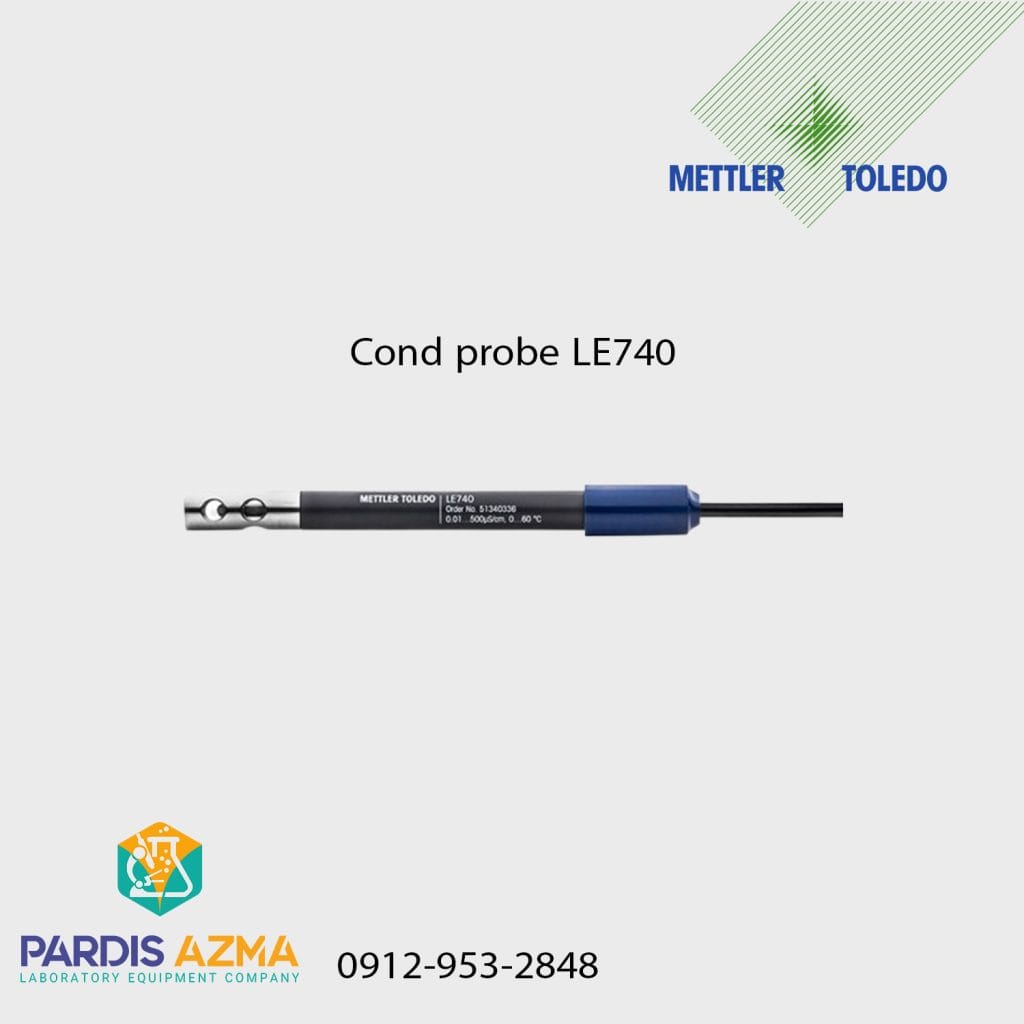

الکترود هدایت الکتریکی مدل LE740

LE740 یک الکترود مقاوم برای اندازه گیری هدایت پایین تا متوسط است. این مدل از سلول دو قطبی استفاده می کند و محدوده اندازه گیری آن 0.01 تا 500 µS/cm اعلام شده است. همچنین سنسور دمای داخلی برای جبران دمایی در آن در نظر گرفته شده است.

این مدل می تواند برای آزمایشگاه هایی که با نمونه های دارای هدایت پایین تا متوسط سروکار دارند، انتخاب مناسبی باشد.

تفاوت کاربرد مدل های مختلف

مهم ترین نکته در انتخاب الکترود هدایت سنج، توجه به محدوده هدایت نمونه است. به طور کلی می توان این مدل ها را از نظر کاربرد به صورت زیر در نظر گرفت:

مدل	نوع کاربرد	ویژگی اصلی
InLab 731-ISM	نمونه های عمومی، هدایت استاندارد تا بالا	چهار قطبی، گرافیتی، دارای سنسور دما و ISM
InLab 741-ISM	آب خالص و فوق خالص و نمونه های با هدایت پایین	دو قطبی، مناسب هدایت پایین، دارای ISM
LE703-IP67	نمونه های با هدایت متوسط تا بالا	چهار قطبی، IP67، مناسب استفاده قابل حمل
LE740	نمونه های با هدایت پایین تا متوسط	دو قطبی، دارای سنسور دمای داخلی

اطلاعات سازنده نشان می دهد LE703 برای محدوده 10 µS/cm تا 200 mS/cm و LE740 برای محدوده 0.01 تا 500 µS/cm طراحی شده اند؛ بنابراین انتخاب بین این دو مدل باید بر اساس محدوده واقعی نمونه انجام شود.

نکات مهم هنگام خرید الکترود هدایت سنج

پیش از خرید الکترود Conductivity بهتر است موارد زیر بررسی شود:

• محدوده هدایت الکتریکی نمونه
• نوع سلول و تعداد قطب ها
• وجود سنسور دمای داخلی
• قابلیت جبران دمایی
• ثابت سلول
• نوع اتصال و کابل
• سازگاری با دستگاه هدایت سنج
• شرایط محیطی و میزان رطوبت
• قابل حمل یا آزمایشگاهی بودن سیستم
• نیاز به کالیبراسیون و استانداردهای مورد استفاده

یکی از مهم ترین اشتباهات هنگام انتخاب الکترود، توجه نکردن به محدوده هدایت نمونه است. الکترودی که برای آب فوق خالص طراحی شده است، لزوما انتخاب مناسبی برای محلول های با هدایت بالا نیست و برعکس.

جمع بندی الکترود هدایت سنج

الکترود هدایت سنج یکی از تجهیزات مهم برای اندازه گیری هدایت الکتریکی محلول ها و کنترل کیفیت نمونه های مختلف است. این تجهیزات در آزمایشگاه های شیمی، صنایع غذایی و دارویی، تصفیه آب و بسیاری از فرایندهای تحقیقاتی و کنترل کیفیت کاربرد دارند.

مدل های InLab 731-ISM، InLab 741-ISM، LE703-IP67 و LE740 هر کدام برای محدوده و شرایط متفاوتی از اندازه گیری طراحی شده اند. مدل InLab 741-ISM بیشتر برای نمونه های با هدایت بسیار پایین مانند آب خالص و فوق خالص مناسب است، در حالی که LE703-IP67 برای نمونه های با هدایت متوسط تا بالا و محیط های مرطوب گزینه ای کاربردی محسوب می شود. LE740 نیز برای هدایت پایین تا متوسط و InLab 731-ISM برای کاربردهای عمومی و محدوده های بالاتر طراحی شده اند.

بنابراین هنگام انتخاب الکترود هدایت سنج بهتر است قبل از توجه به مدل یا برند، محدوده هدایت نمونه و شرایط واقعی استفاده مشخص شود تا الکترود متناسب با کاربرد انتخاب شود.
